EDM

Inhalt

1. Weitenmessung mittels "Wurfweitenmessung"-Software
   • Konfiguration
     • Infield-Terminal
2. Höhenmessung Stabhochsprung
   • Einstellungen
     • WMTHoch
     • Sokkia
   • Einmessen

Weitenmessung mittels "Wurfweitenmessung"-Software

Hier wird die Weitenmessung mittels der Wurfweitenmessung-Software beschrieben.

Konfiguration

Infield-Terminal

Unter diesem Menüpunkt kann die Verbindung zu einem Infield-Terminal konfiguriert werden. Bei diesem Infield-Terminal kann es sich sowohl um ein Terminal von SwissTiming als auch ein Rechner mit dem Technical Client von Seltec handeln.
Allerdings hat Nutzung von Seltec als Infield-Terminal den Nachteil, dass das Übertragen von ungültigen Werten von der Wurfweitenmessung nicht funktioniert. Anders als die Software von SwissTiming interpretiert Seltec die Übertragene Weite von 0 Metern nicht als ungültig und ignoriert somit den Wert.

Verbindung mit SwissTiming

Für die Verbindung mit SwissTiming folgende Schritte durchführen:

1. USB to RS232 Adapter ins Notebook der Weitenmessung stecken
2. RS232-Kabel mit dem Notebook von SwissTiming verbinden
3. Im Gerätemanager den COM-Port für den Adapter suchen
4. COM-Port in der Infield-Terminal Konfiguration eintragen
5. Datenverbindung zusammen mit der Infield-Betreuung von SwissTiming in einem Testwettkampf testen.

Verbindung mit Seltec

Für die Verbindung mit Seltec folgende Schritte durchführen:

1. Einen USB to RS232 Adapter ins Notebook der Weitenmessung stecken
2. Weiteren USB to RS232 Adapter ins Seltec-Notebook stecken. Davor den Zusatzadapter vom RS232-Port entfernen
3. RS232-Kabel mit dem Seltec-Notebook verbinden
4. Auf dem Notebook der Weitenmessung im Gerätemanager den COM-Port für den Adapter suchen
5. Auf dem Notebook der Weitenmessung den COM-Port in der Infield-Terminal Konfiguration eintragen
6. Auf dem Seltc-Notebook im Gerätemanager den COM-Port für den Adapter suchen

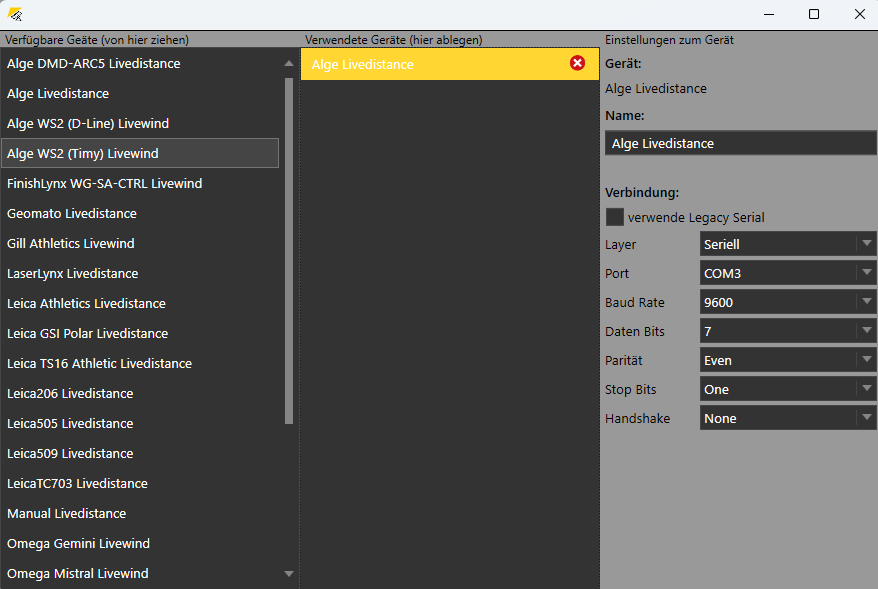

7. Auf dem Seltc-Notebook im Technical Client ein neues "Alge-Livedistance" Gerät hinzufügen und COM-Port eintragen (Siehe nachfolgendes Bild)
8. Datenverbindung testen

Höhenmessung Stabhochsprung

Hier wird die Höhenmessung beim Stabhochsprung mithilfe der WMTHoch-Software beschrieben.

Einstellungen

WMTHoch

• Reflektorhöhe auf 57mm
• Lattendicke auf Durchmesser der Sprunglatte (Normalerweise 30mm)

Sokkia

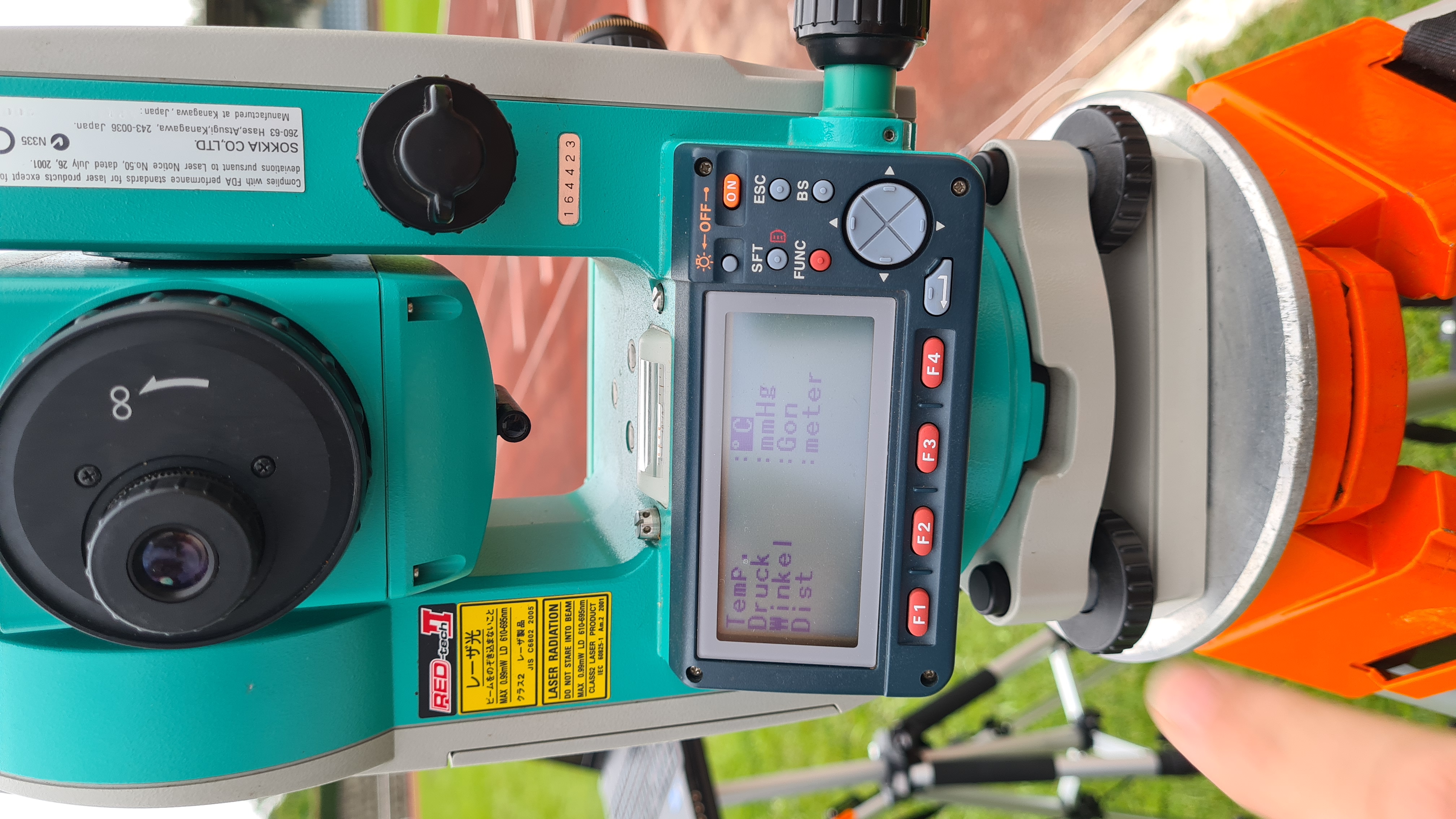

Winkeleinheit auf Gon einstellen

Für die Arbeit mit WMTHoch muss der Sokkia auf die Nutzung von Gon als Winkeleinheit eingestellt werden. Die Einstellungen können unter dem Menüpunkt "Einheiten" durchgeführt werden. Um dieses Menü zu erreichen die müssen vom Startbildschirm ausgehend die folgenden Schritte ausgeführt werden.

1. "F4" - Config
2. "Enter" - Einheiten
3. Winkel zu Gon umstellen

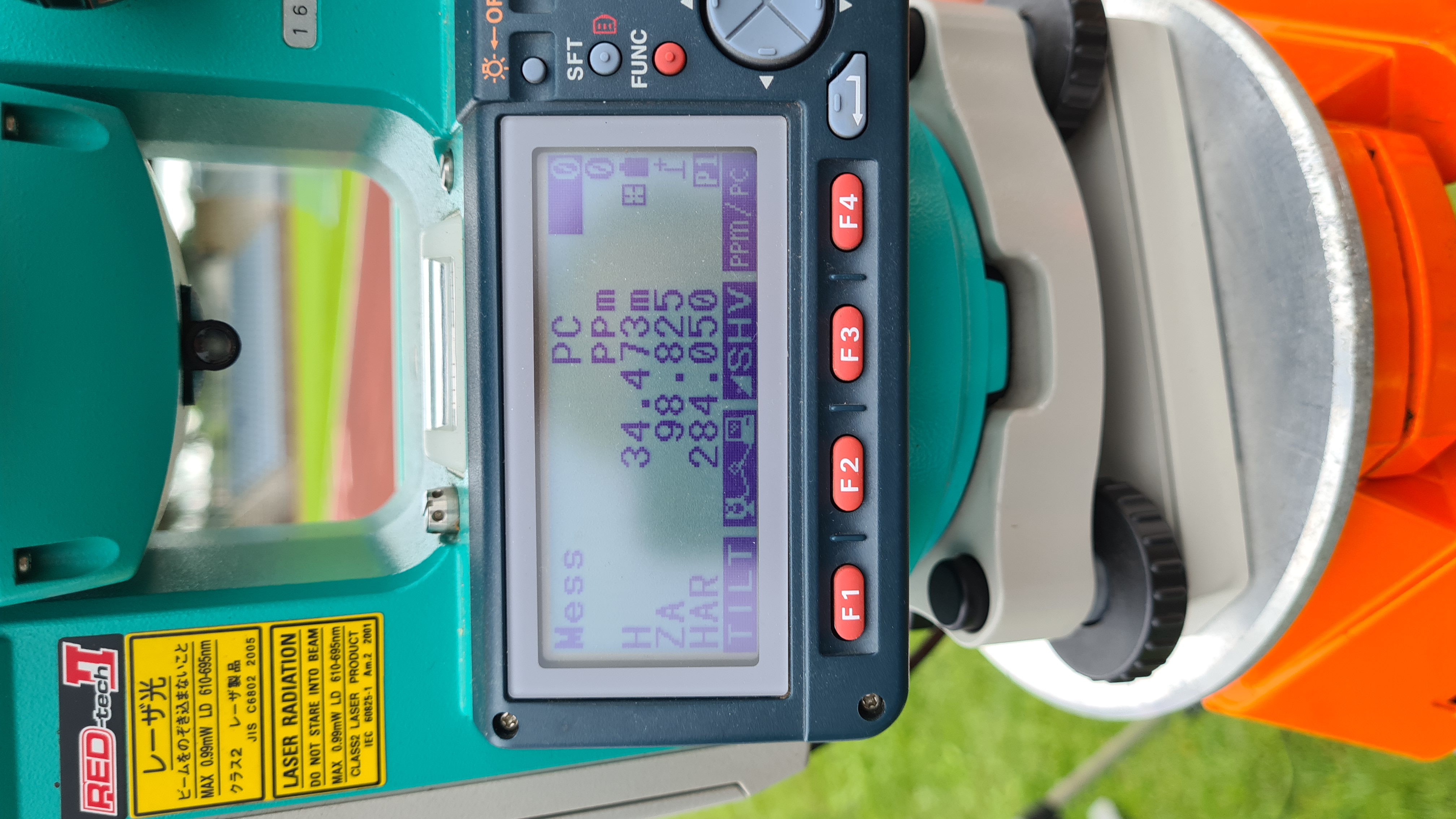

Prismenkonstante auf 0 stellen

Für die Arbeit mit WMT und den Folienreflektoren muss die Prismenkonstante (PC) beim Sokkia auf 0 gestellt werden.

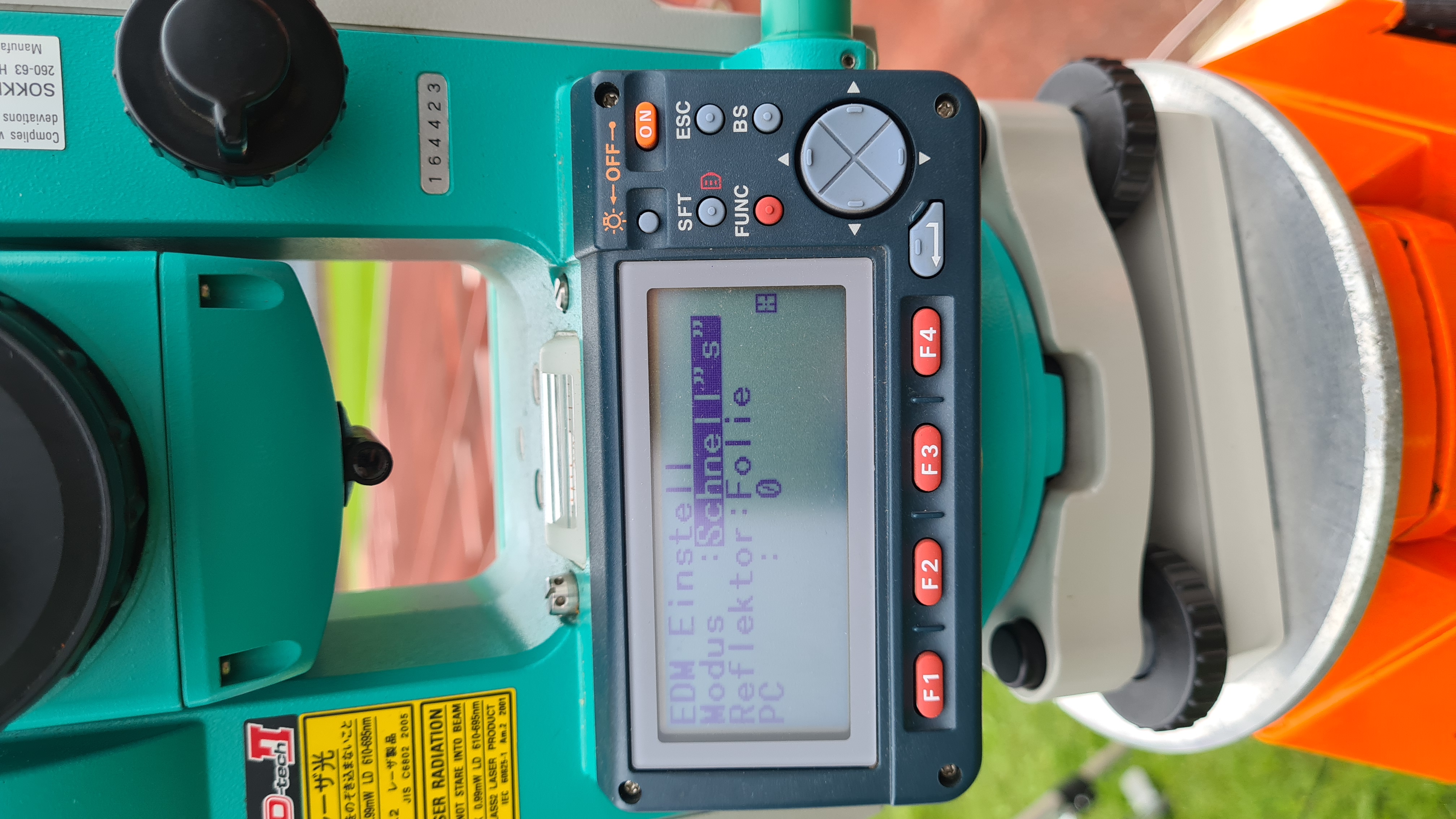

Reflektormodus einstellen

Für die Arbeit mit WMT und den Folienreflektoren muss der Modus vom Sokkia in den EDM-Einstellungen für den Reflektor auf Folie und "Schnell" eingestellt werden.

Einmessen

Bevor die Höhen gemessen werden können muss die Anlage eingemessen werden.
Dafür hat sich die folgende Reihenfolge als am besten herausgestellt:

1. Referenzpunkt messen

Beim Referenzpunkt handelt es sich um einen entfernten Fixpunkt, der von der Anlage aus den gesamten Wettkampf über einsehbar ist um ein eventuelles neu einmessen der Anlage zu ermöglichen.

Für die Arbeit mit dem Sokkia ist eine Reflektorfolie für den Referenzpunkt erforderlich um ein zuverlässiges Messergebnis zu gewährleisten.

2. Kontrollpunkt messen

Beim Kontrollpunkt handelt es sich um einen Punkt an der Anlage, zum Beispiel an einem der beiden Stabhochsprungständer. Mit dem Kontrollpunkt kann kontrolliert werden, ob die Anlage nach weiterhin wie bei der Einrichtung steht.

Für die Arbeit mit dem Sokkia ist eine Reflektorfolie für den Referenzpunkt erforderlich um ein zuverlässiges Messergebnis zu gewährleisten.

3. Anlaufmitte messen

1. Mitte der Anlaufbahn ausmessen und markieren

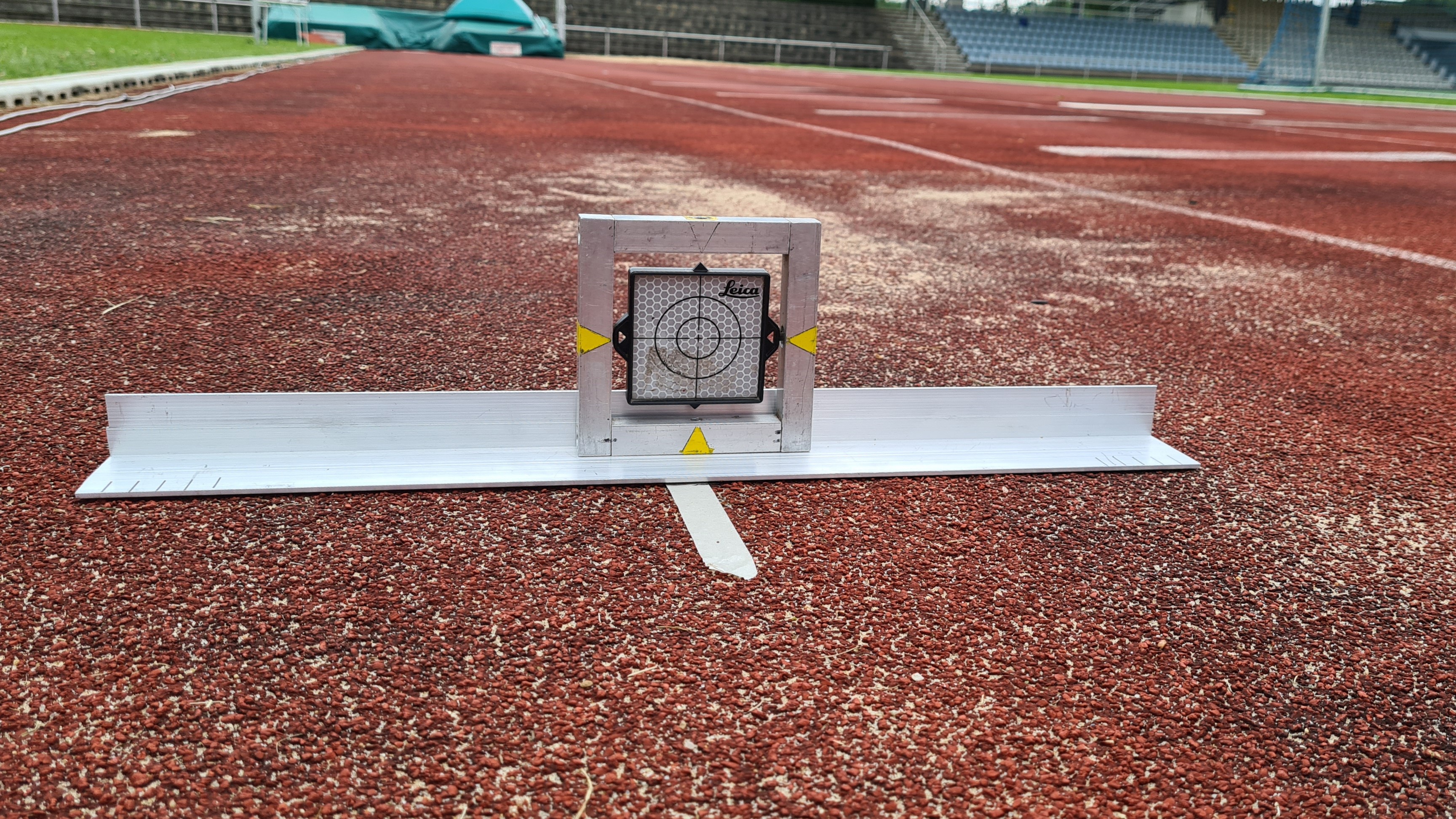

2. Reflektor mit Metallwinkel auf die Markierung stellen
3. Mit der EDM anvisieren und in WMTHoch als Anlaufmitte messen

4. Nullpunkt messen

1. Mitte des Einstichkastens ausmessen und markieren
2. Reflektor mit Metallwinkel auf die Markierung stellen
3. Mit der EDM anvisieren und in WMTHoch als Nullpunkt messen
